HG/T 4298一2018 多孔搪玻璃片式冷凝器
4、多孔搪玻璃片式冷凝器型式、基本參數及主要尺寸
4.1 多孔搪玻璃片式冷凝器型式

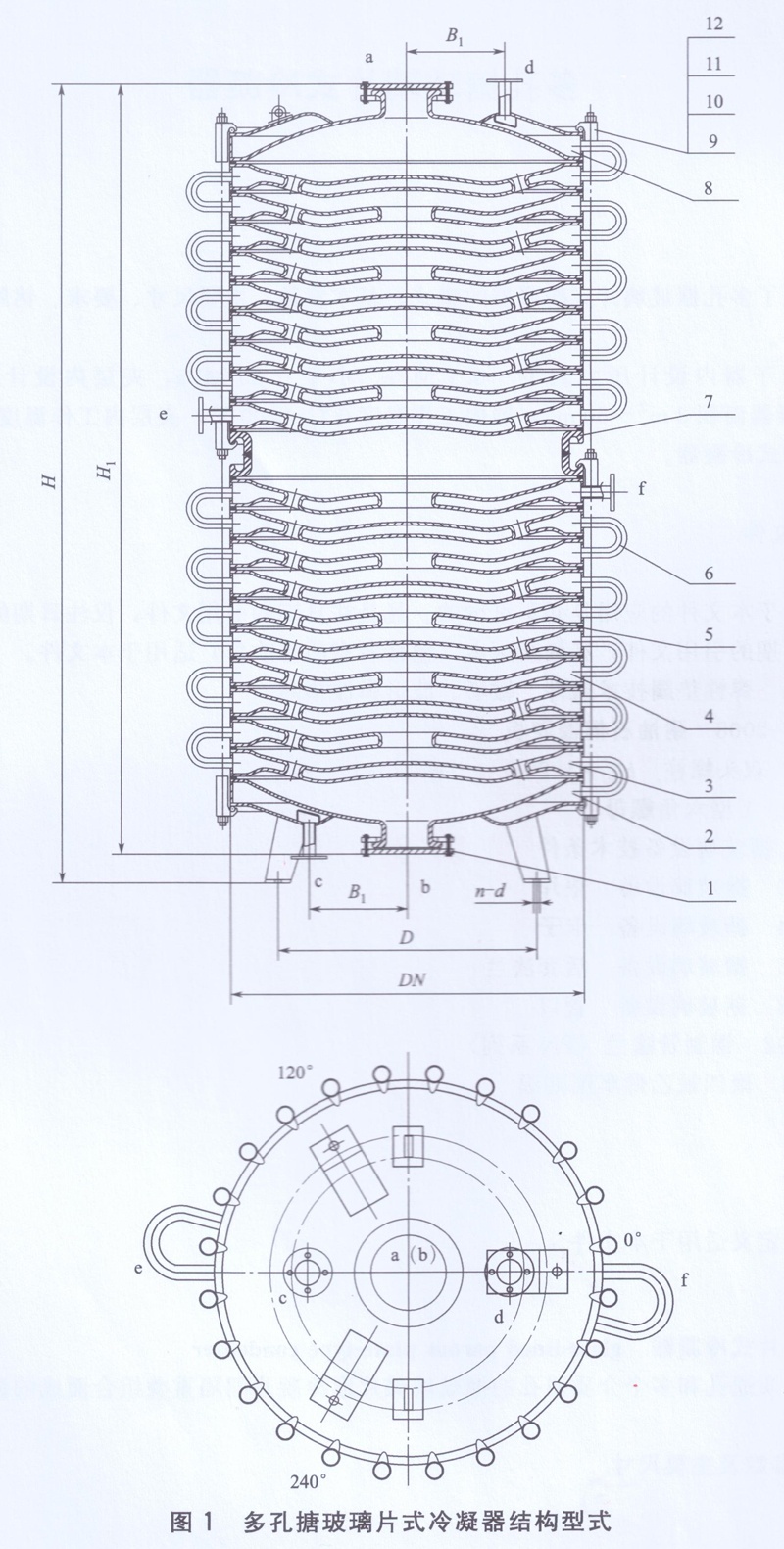

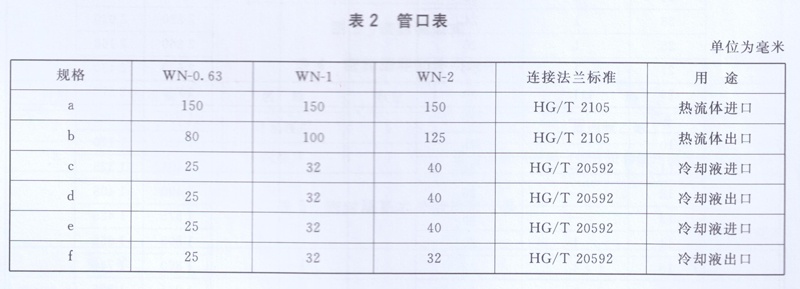

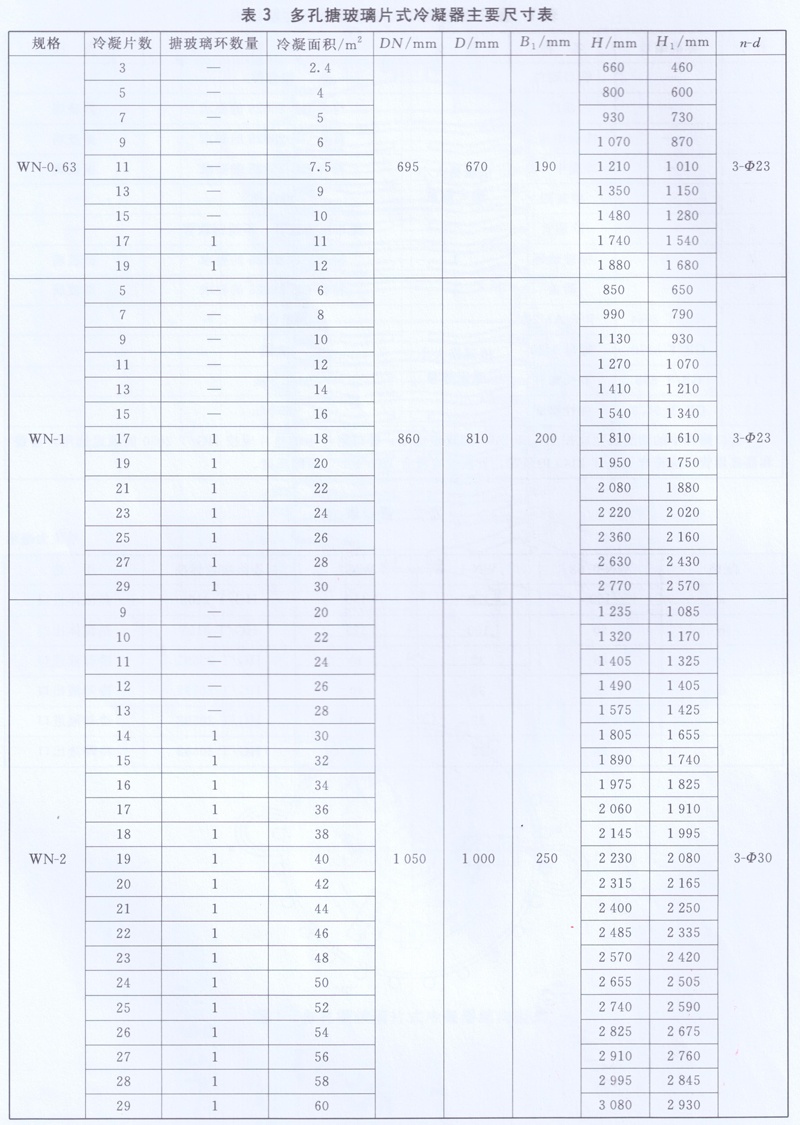

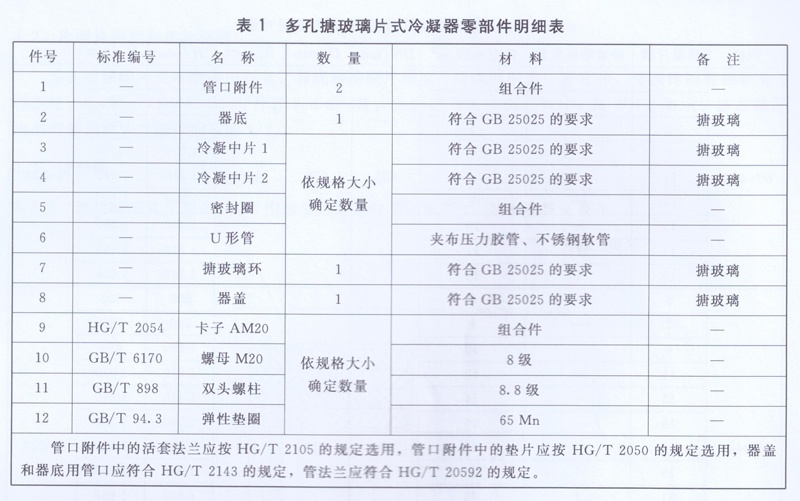

多孔搪玻璃片式冷凝器由器蓋、器底、冷凝中片1、冷凝中片2組成，夾層內冷卻水由器外接頭串聯或并聯連接。多孔搪玻璃片式冷凝器結構型式見圖1，圖1中標注的零部件明細見表1和表2,基本參數見表3。
