錢橋化工機械發明公開了一種實用新型龍門式金屬薄板刨槽機中置雙驅動結構，其包括電機、傳動軸、第一傳動機構、第一驅動組件和第二驅動組件，第一傳動機構連接電機和傳動軸，電機和第一傳動機構之間設有減速機，第一傳動機構安裝在傳動軸中間，電機固定在龍門架上，傳動軸通過若干安裝架安裝在龍門架上，第一驅動組件和第二驅動組件安裝在床身上，第一驅動組件通過第二傳動機構連接傳動軸一端，第二驅動組件通過第三傳動機構連接傳動軸另一端。本實用新型的目的在于提供了一種結構合理、工作效率高、加工精度高、運行平穩、使用范圍廣的龍門式金屬薄板刨槽機中置雙驅動結構。
龍門式金屬薄板刨槽機中置雙驅動結構
技術領域
[0001]本實用新型涉及機械加工領域，更具體涉及一種龍門式金屬薄板刨槽機中置雙驅動結構。
背景技術
[0002]在商廈、機場、飯店、賓館、銀行等裝修中需要使用到大量的金屬板材，需要對金屬板材進行折彎，為了使折彎后的金屬板材圓弧半徑小，外觀更加精美，就需要在折彎前對金屬板材進行開槽。通常對金屬薄板進行開槽的機床分為立式和龍門式，目前的龍門式金屬薄板開槽機的驅動機構為在床身上設置兩條線軌，在龍門架的一側設置電機和齒輪同時在床身的一側設置于齒輪對應的齒條，實現對龍門架的驅動，這樣的設置有如下缺陷：
[0003]1、長期的工作單側驅動的龍門架一端在前，從動的龍門架一端在后的擺動，相對于床身的側邊龍門架是不垂直的。而且會隨著驅動速度的不同導致龍門架兩端擺動幅度的不同；
[0004]2、由于是單側驅動龍門架，驅動端向下開槽的深度能夠達到設計的深度，但是從動一側開槽的深度遠達不到設計的深度，因此龍門式金屬薄板開槽機的龍門架的跨度一般為1.5m。一般龍門架的跨度為1.5m的龍門式金屬薄板開槽機設計開槽深度為3mm，從動端開槽的深度一般僅為2-2.3mm，對于較寬的板材的加工有時還需要重新安裝在有驅動端的一側進行開槽，效率較低。
[0005]同時由于單側驅動也限制了龍門架的跨度，對于較寬的金屬板材的加工有局限性。
實用新型內容
[0006]為了解決上述問題，本實用新型的目的在于提供了一種結構合理、工作效率高、加工精度高、運行平穩、使用范圍廣的龍門式金屬薄板刨槽機中置雙驅動結構。
[0007]根據本實用新型的一個方面，提供了龍門式金屬薄板刨槽機中置雙驅動結構，其包括電機、傳動軸、第一傳動機構、第一驅動組件和第二驅動組件，第一傳動機構連接電機和傳動軸，電機與第一傳動機構之間設有減速機，第一傳動機構安裝在傳動軸中間，電機固定在龍門架上，傳動軸通過若干安裝架安裝在龍門架上，第一驅動組件和第二驅動組件安裝在床身上，第一驅動組件通過第二傳動機構連接傳動軸一端，第二驅動組件通過第三傳動機構連接傳動軸另一端，通過兩組驅動機構便于使龍門架運行更加平穩，開槽精度更高。
[0008]在一些實施方式中，第一驅動組件包括第一線軌、第一齒條、第一齒輪、第一滑塊和第一偏心套，第一線軌和第一齒條安裝在床身上，第一線軌和第一齒條平行設置，第一齒輪與第一齒條嚙合，第一齒輪通過第一偏心套安裝在龍門架上，第一滑塊固定在龍門架上，第一滑塊套設在第一線軌上，第一齒輪通過第二傳動機構連接傳動軸軸端，通過齒輪和齒條的配合實現龍門架在線軌上往復運動。
[0009]在一些實施方式中，第二驅動組件包括第二線軌、第二齒條、第二齒輪、第二滑塊和第二偏心套，第二線軌和第二齒條安裝在床身上，第二線軌和第二齒條平行設置，第二齒輪與第二齒條嚙合，第二齒輪通過第二偏心套安裝在龍門架上，第二滑塊固定在龍門架上，第二滑塊套設在第二線軌上，第二齒輪通過第三傳動機構連接傳動軸軸端，通過齒輪和齒條的配合實現龍門架在線軌上往復運動。
[0010]在一些實施方式中，第一線軌和第二線軌平行，便于實現龍門架移動的平穩。
[0011]在一些實施方式中，第一傳動機構包括第一同步帶輪、第二同步帶輪和第一同步帶，第一同步帶輪固定連接電機，第二同步帶輪固定安裝在傳動軸中間，第一同步帶套設在第一同步帶輪和第二同步帶輪上，便于實現電機對傳動軸的驅動，實現對龍門架兩端同步驅動。
[0012]在一些實施方式中，第二傳動機構包括第三同步帶輪、第四同步帶輪和第二同步帶，第三同步帶輪固定在傳動軸軸端，第四同步帶輪固定連接第一偏心套，第二同步帶套設在三同步帶輪和第四同步帶輪上，便于實現對龍門架兩端同步驅動。
[0013]在一些實施方式中，第三傳動機構包括第五同步帶輪、第六同步帶輪和第三同步帶，第五同步帶輪固定在傳動軸軸端，第六同步帶輪固定連接第二偏心套，第三同步帶套設在第五同步帶輪和第六同步帶輪上，便于實現對龍門架兩端同步驅動。
[0014]在一些實施方式中，第一齒條和第二齒條的齒面背向床身的加工平面，防止切屑碎屑掉落在齒輪和齒條上，加速磨損。
[0015]在一些實施方式中，第一偏心套包括套筒、軸承、密封圈、主軸和固定孔，軸承套設在主軸上，所述軸承和主軸安裝在套筒內，主軸兩端延伸出套筒外，密封圈安裝于套筒一側，主軸一端固定連接第一齒輪另一端固定連接第四同步帶輪，第一偏心套通過固定孔安裝在龍門架上，第一偏心套與第二偏心套結構相同，通過將齒輪與偏心套配合，便于調整齒輪與齒條之間的嚙合間隙，且摩擦系數小，便于傳動。
[0016]本實用新型一種龍門式金屬薄板刨槽機中置雙驅動結構通過電機同時驅動龍門架的兩端，實現龍門架運行平穩、開槽精度高，本實用新型提供了一種結構合理、工作效率高、加工精度高、運行平穩、使用范圍廣的龍門式金屬薄板刨槽機中置雙驅動結構。
附圖說明

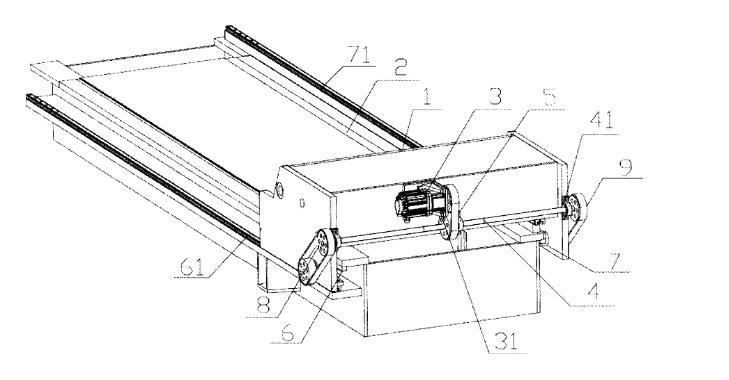

[0017]圖1是本實用新型龍門式金屬薄板刨槽機中置雙驅動結構的結構示意圖；
[0018]圖2是本實用新型龍門式金屬薄板刨槽機中置雙驅動結構的部件分解示意圖；
[0019]圖3是本實用新型龍門式金屬薄板刨槽機中置雙驅動結構的部件安裝示意圖；
[0020]圖4是本實用新型龍門式金屬薄板刨槽機中置雙驅動結構的第一偏心套的結構示意圖。
