錢橋化工機械發明公開了一種實用新型龍門式金屬薄板刨槽機側邊壓緊結構，其包括第一壓腳部件和第二壓腳部件，第一壓腳部件固定安裝在龍門架上，第二壓腳部件固定安裝在底座上，第二壓腳部件包括第一壓腳、第一連接件、第一安裝件、第一驅動件和第二驅動件，第一安裝件安裝在第一驅動件上，第一連接件兩端通過第一鉸鏈和第二鉸鏈連接第一壓腳和第一安裝件，第一驅動件上設有第一推桿，第一壓腳一端凸出第一驅動件外側，第一壓腳另一端通過第三鉸鏈連接第一推桿，第二驅動件固定連接第一驅動件，第二驅動件固定在底座上。本實用新型提供了一種結構合理、設計巧妙、安全可靠、工作效率高的龍門式金屬薄板刨槽機側邊壓緊結構。

龍門式金屬薄板刨槽機側邊壓緊結構
技術領域
[0001]本實用新型涉及機械加工領域，更具體涉及一種龍門式金屬薄板刨槽機側邊壓緊結構。
背景技術
[0002]在商廈、機場、飯店、賓館、銀行等裝修中需要使用到大量的金屬板材，需要對金屬板材進行折彎，為了使折彎后的金屬板材圓弧半徑小，外觀更加精美，就需要在折彎前對金屬板材進行開槽。通常對金屬薄板進行開槽的機床分為立式和龍門式，目前的龍門式金屬薄板開槽機大多數只能沿一個方向進行開槽，在中國實用新型專利201520041942.1公開的龍門式薄板開槽機自動回轉刀架裝置，通過刀架的轉動實現縱向和橫向兩個方面的開槽，但是在實際生產中，在縱向進行開槽時有第一壓腳壓緊金屬薄板，在橫向開槽時壓緊金屬薄板的技術問題尚未解決。壓緊金屬板進行橫向開槽，需要在機床底座的側邊加上一排壓腳即可，但是壓腳必然會凸出來，假如需要開槽的位置被壓腳壓住，刀頭就會撞上第一壓腳無法開槽。
實用新型內容
[0003]為了解決上述問題，本實用新型的目的在于提供了一種結構合理、設計巧妙、安全可靠、工作效率高的龍門式金屬薄板刨槽機側邊壓緊結構。
[0004]根據本實用新型的一個方面，提供了龍門式金屬薄板刨槽機側邊壓緊結構，其包括第一壓腳部件和第二壓腳部件，第一壓腳部件固定安裝在龍門架上，第二壓腳部件固定安裝在底座上，第二壓腳部件包括第一壓腳、第一連接件、第一安裝件、第一驅動件和第二驅動件，第一安裝件安裝在第一驅動件上，第一連接件兩端通過第一鉸鏈和第二鉸鏈連接第一壓腳和第一安裝件，第一驅動件上設有第一推桿，第一壓腳一端凸出第一驅動件外側，第一壓腳另一端通過第三鉸鏈連接第一推桿，第二驅動件固定連接第一驅動件，第二驅動件固定在底座上，通過第一驅動件實現第一壓腳向上旋轉第二驅動件下降實現第一壓腳隱藏在底座以下，進而解決龍門式金屬薄板刨槽機橫向開槽無法壓緊金屬薄板的問題，通過其他第二壓腳部件以及第一壓腳部件實現對金屬薄板的壓緊。
[0005]在一些實施方式中，第一驅動件驅動第一推桿收縮時，第一壓腳以第一 鉸鏈和第三鉸鏈為中心順時針旋轉，便于實現第一壓腳的旋轉，達到第一壓腳隱藏在底座以下的目的。
[0006]在一些實施方式中，第一驅動件驅動第一推桿收縮時，第一連接件以第二鉸鏈為中心順時針旋轉，便于實現第一壓腳的旋轉，達到第一壓腳隱藏在底座以下的目的。
[0007]在一些實施方式中，機床底座上設有通孔，第一壓腳能夠從通孔中上升或者下降，便于實現第一壓腳的隱藏以及升起壓緊金屬薄板。
[0008]在一些實施方式中，第一壓腳部件包括第二壓腳、第二連接件、第二安裝件和第三驅動件，第二安裝件安裝在第三驅動件上，第二連接件兩端通過第四鉸鏈和第五鉸鏈連接第二壓腳和第二安裝件，第三驅動件上設有第二推桿，第二壓腳通過第六鉸鏈連接第二推桿，第三驅動件固定連接龍門架，便于實現第二壓腳隱藏時仍然有第一壓腳壓住金屬薄板，防止金屬薄板翹起。
[0009]在一些實施方式中，第二壓腳中間設有空腔，便于實現刨槽時刀具從空腔處下刀，防止刀具裝上第一壓腳部件。
[0010]在一些實施方式中，第三驅動件驅動第二推桿伸起時，第二壓腳以第四鉸鏈和第六鉸鏈為中心逆時針旋轉，便于實現第二壓腳隱藏時仍然有第一壓腳壓住金屬薄板，防止金屬薄板翹起。
[0011]在一些實施方式中，第三驅動件驅動第二推桿伸起時，第二連接件以第五鉸鏈為中心逆時針旋轉，便于實現第二壓腳隱藏時仍然有第一壓腳壓住金屬薄板，防止金屬薄板翹起。
[0012]在一些實施方式中，第二壓腳部件設有若干，通孔設有若干且與第二壓腳部件配合，便于實現其中一個第一壓腳隱藏在底座以下時，仍然有其他的第一壓腳對金屬薄板進行壓緊。
[0013]本實用新型一種龍門式金屬薄板刨槽機側邊壓緊結構通過第一壓腳下壓來固定金屬薄板，使龍門式金屬薄板刨槽機實現縱向和橫向的開槽，龍門式金屬薄板刨槽機側邊壓緊結構同時具備結結構合理、設計巧妙、安全可靠、工作效率高等優點。
附圖說明

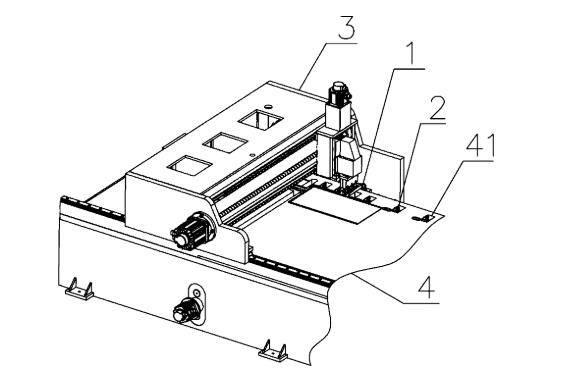

[0014]圖1是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的結構示意圖；
[0015]圖2是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的第一壓腳部件結構示意圖；
[0016]圖3是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的第二壓腳部件結構示意圖；
[0017]圖4是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的第二壓腳部件 第一步驟工作狀態圖；
[0018]圖5是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的第二壓腳部件第二步驟工作狀態圖；
[0019]圖6是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構工作狀態圖；
[0020]圖7是圖6中A的局部放大圖；
[0021]圖8是本實用新型龍門式金屬薄板刨槽機側邊壓緊結構的第二壓腳部件工作狀態圖；
[0022]圖9是圖8中B的局部放大圖。
